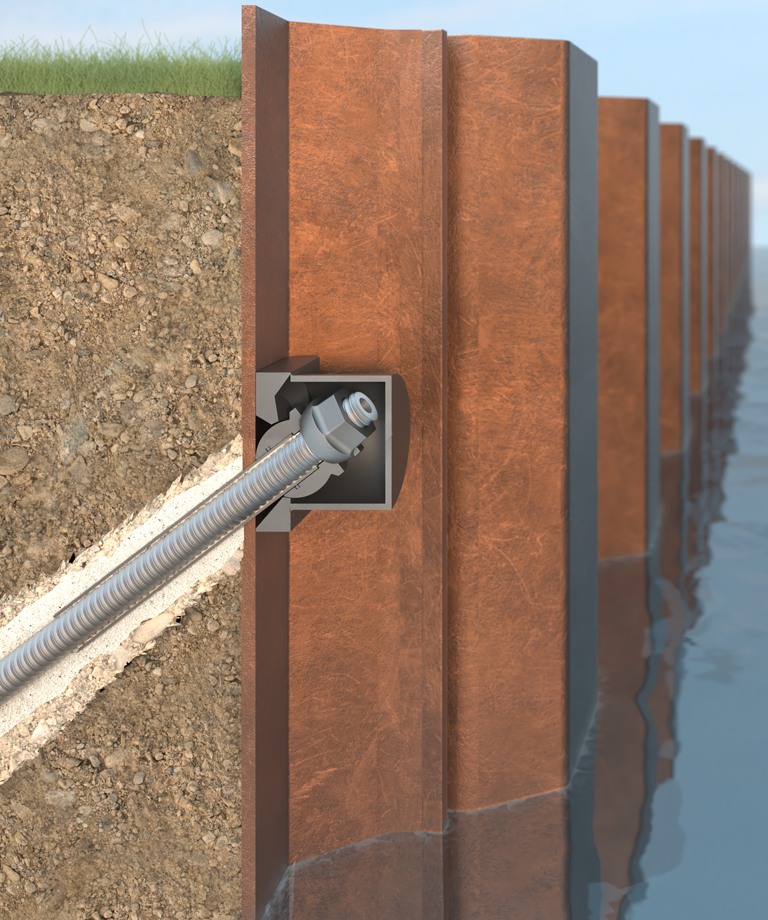

Rückverankerungen

Unterschiedlichste Arten von Stützmauern, temporäre Verbausicherungen und dauerhafte Hangsicherungen mit Stützbauwerken können nach statischen Erfordernissen kostengünstig mit Rückverankerungen gesichert werden. Der Mikropfahl TITAN als Zugpfahl nach DIN EN 14199 hat sich hierbei als wirtschaftliche Alternative zu dauerhaften vorgespannten Verpressankern nach DIN EN 1537 bewährt.

Selbstverständlich können die Mikropfähle auch für temporäre (< 2 Jahre) Anwendungen eingeplant werden. Der Einbau als temporärer Verpressanker erfolgt nach DIN EN 1537 in Verbindung mit dem deutschen Anhang DIN SPEC 18537.

Der Einbau mit kleinem und leichtem Gerät ermöglicht die erschütterungsarme und schonende Herstellung der Mikropfähle auch an schwer zugänglichen Stellen.

Die Vorteile von TITAN-Mikropfählen beim Einsatz zur Rückverankerung

  • Kopfkonstruktionen können ins Bauwerk integriert werden. Die Regelung erfolgt nach Zulassung, durch einen bauseitigen Nachweis bzw. nach EAU im Bereich des Wasserbaus.
  • Eine dauerhafte Überwachung kann entfallen.
  • Das System ermöglicht den Ausgleich der Pfahlneigung unter Verwendung einer entsprechenden Kopfkonstruktion.
  • Eine breite Produktplatte erlaubt die wirtschaftliche Anpassung an die verlangten Tragfähigkeiten.
  • Nach Zulassung können Bemessungslasten bis zu 2174 kN abgetragen werden.
  • Zustimmungen im Einzelfall erlauben auch höhere Einzelpfahllasten.
  • Der Einbau erfolgt durch kleine Gerätetechnik.
  • Der Ansatzpunkt zur Pfahlherstellung muss nicht unmittelbar vor dem Bohrgerät liegen.

Wasserbau

Im Wasserbau werden Spundwände und Betonwände dauerhaft rückverankert. Typische Anwendungsbereiche sind:

  • Kaianlagen
  • Uferbefestigungen/Ufereinfassungen
  • Uferpromenaden
  • Hochwasserschutzwände
  • Schleusen
  • Sielbauwerke
  • Schöpfwerke
  • Wendestellen

Hierbei handelt es sich um Neubauprojekte und Sanierungsmaßnahmen an bestehenden Bauwerken.

Referenzen
Wasserbau

Kaianlage
Kaianlage
Kaianlage
Uferbefestigung
Uferpromenade
Uferpromenade
Hochwasserschutzwand
Schleuse
Sielbauwerk
Schöpfwerk
Wendestelle
Kaianlage
Kaianlage
Kaianlage
Uferbefestigung
Uferpromenade
Uferpromenade
Hochwasserschutzwand
Schleuse
Sielbauwerk
Schöpfwerk
Wendestelle

Verkehrswegebau

Im Verkehrswegebau findet ISCHEBECK Mikropfähle TITAN Anwendung auf den Gebieten des Straßen- und Wegebaus, der Eisenbahnstrecken und des Verkehrswasserbaus.

Im Straßen- und Wegebau sind die Anwendungen der Mikropfähle TITAN vielfältig:

  • Hangsicherungen
  • Bankettsicherungen/Randwegbalken
  • Unterführungen

Im Bereich der Bahn (Eisenbahnstrecken) werden Mikropfähle TITAN unter anderem zur Sanierung und beim Neubau von Stützbauwerken zur Dammstabilisierung, zur Hangsicherung und beim Bau von Unterführungen eingesetzt.

Im Verkehrswasserbau werden Mikropfähle häufig beim Neu- und Ausbau von Binnenwasserstraßen eingesetzt, nähere Informationen zu den Anwendungen finden Sie in der Rubrik Wasserbau.

Referenzen
Verkehrswegebau

Baugrubensicherungen

Im Bereich der Baugrubensicherungen werden unsere Systeme als temporäre Systeme zur Rückverankerung von Spundwänden, Trägerbohlwänden, Bohrpfahlwänden und Schlitzwänden eingesetzt.

Referenzen
Baugrubensicherungen

Spundwand
Spundwand
Spundwand
Trägerbohlwand
Trägerbohlwand
Trägerbohlwand
Trägerbohlwand
Trägerbohlwand
Trägerbohlwand
Trägerbohlwand
Bohrpfahlwand
Bohrpfahlwand
Bohrpfahlwand
Spundwand
Spundwand
Spundwand
Trägerbohlwand
Trägerbohlwand
Trägerbohlwand
Trägerbohlwand
Trägerbohlwand
Trägerbohlwand
Trägerbohlwand
Bohrpfahlwand
Bohrpfahlwand
Bohrpfahlwand

Hangsicherungen mit Stützbauwerken

Auch Hänge werden durch rückverankerte Stützbauwerke gesichert. In diesen Fällen werden Mikropfähle zur dauerhaften Rückverankerung jeglicher Arten von Stützbauwerken eingebaut.

Hierzu zählen zum Beispiel neu zu errichtende bzw. zu sanierende Stützmauern, die rückverankert werden und somit die hinter und oberhalb des Bauwerks liegenden Hänge sichern können.

Beispiele für Hangsicherungen ohne indirekte Lasteinleitung über Stützbauwerke finden Sie in der Rubrik Bodenvernagelung.
