CHIODATURA DEL TERRENO

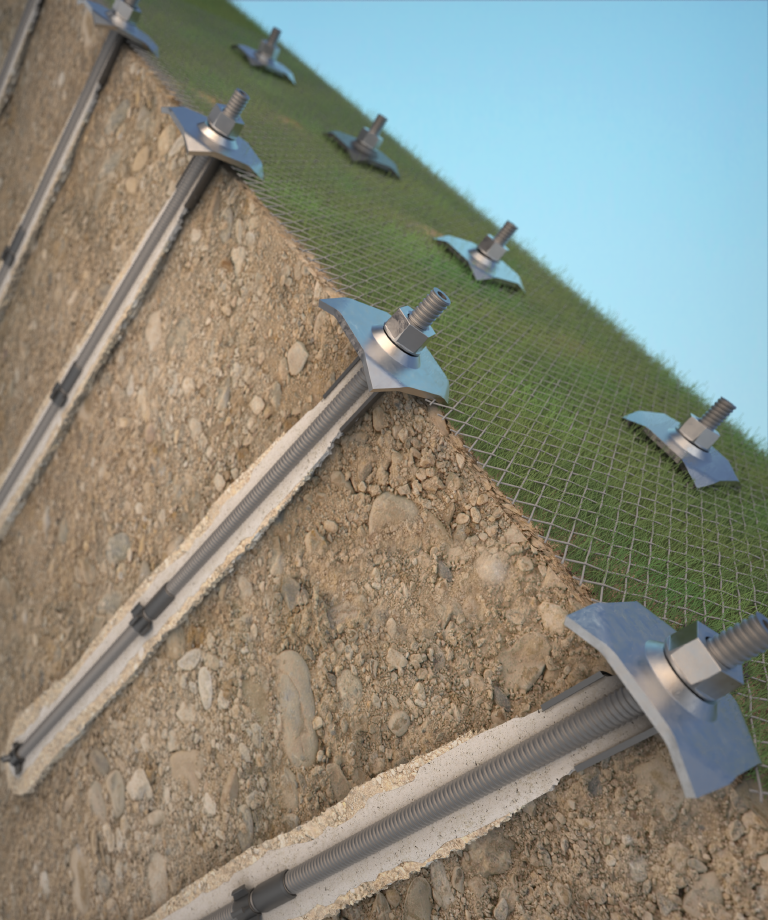

La chiodatura del terreno con micropali viene utilizzata per la messa in sicurezza di pendii e versanti a rischio frana, per la messa in sicurezza di scarpate, per l’ancoraggio temporaneo e permanente di pareti in spritzbeton, per il sostegno di scavi e per il risanamento di muri di sostegno. Il vantaggio fondamentale della chiodatura del terreno rispetto alle strutture di sostegno convenzionali è che la chiodatura non richiede ulteriori lavori di scavo.


L’attrezzatura di perforazione da utilizzare può essere adattata alle condizioni locali. In questo modo è possibile raggiungere quasi tutti i punti di perforazione con l’attrezzatura adeguata.


La costruzione della testa viene effettuata tenendo conto della rispettiva applicazione.


Le costruzioni delle teste possono essere




  • temporanee o permanenti,
    •

  • con o senza compensazione dell’inclinazione,
    •

  • assemblate con componenti del sistema.
    •



Gli ambiti di utilizzo della chiodatura del terreno sono diversi:












                Stabilizzazione di pendii


                Sostegno Scavi


                Infrastrutture di trasporto


                Muri di sostegno










STABILIZZAZIONE DEI PENDII










Nell’ambito della stabilizzazione dei pendii i micropali vengono spesso utilizzati in combinazione con reti metalliche ad alta resistenza per il rivestimento di protezione superficiale. In molti casi, l’ancoraggio della rete di protezione viene effettuato insieme alla costruzione di reti paramassi, anch’esse fissate con micropali. In questi casi, tutti i componenti esposti devono essere installati provvisti di idonea zincatura per garantire la protezione dalla corrosione.


Campi di applicazione nell’ambito della stabilizzazione dei pendii:




  • messa in sicurezza di pendii instabili/pendii franosi,
    •

  • protezione dalla caduta massi,
    •

  • protezione di edifici e infrastrutture civili.
    •












    REFERENZE


        Stabilizzazione dei pendii










































































































































































SOSTEGNO SCAVI










La messa in sicurezza permanente e temporanea dello scavo con micropali per l’ancoraggio del rivestimento in spritzbeton può adattarsi in modo flessibile alle condizioni locali. Non sono necessarie grandi attrezzature per la costruzione di pareti per la messa in sicurezza dello scavo. Lo scavo viene realizzato in più fasi con singole profondità di scavo di circa 1,5-2 metri.











    REFERENZE


        Sostegno scavi




















































































































































































































INFRASTRUTTURE DI TRASPORTO










Linee ferroviarie

I pendii (naturali o artificiali) delle tratte ferroviarie sono stabilizzati a monte e a valle della linea con micropali utilizzati per la chiodatura del terreno. Allo stesso modo, i terrapieni ferroviari vengono chiodati con micropali per aumentarne la stabilità.


Costruzione di strade

I versanti sono stabilizzati a monte e a valle della strada con micropali secondo il principio della chiodatura del terreno.


Costruzioni di canali

Gli argini delle vie d’acqua interne possono essere messi in sicurezza con micropali, secondo il principio della chiodatura del terreno, in alternativa ai palancolati. In questo caso si utilizzano rivestimenti superficiali in spritzbeton e in rete protettiva rinverdibile.











    REFERENZE


        Infrastrutture di trasporto






























































































































































































































































MURI DI SOSTEGNO










L’approccio progettuale della chiodatura del terreno con micropali in combinazione con muri di sostegno è spesso utilizzato per stabilizzare i pendii. In questi casi, le strutture esistenti vengono spesso risanate. Con questo approccio progettuale, la maglia di micropali ha dimensioni inferiori, i carichi sono minori e i micropali sono più corti rispetto al tipico ancoraggio delle strutture di sostegno secondo la norma UNI EN 14199.











    REFERENZE


        Muri di sostegno
